負壓自動排渣放水器的安裝圖

我公司專業生產、銷售煤礦瓦斯抽采系統用“一通三防”設備:煤礦瓦斯快速封孔器、煤層注水封孔器、正壓放水器、負壓自動排渣放水器、系列孔板和孔板流量計、系列水封式防爆器、系列防回火裝置、系列防回火防回氣裝置。

為保證產品使用獲得最佳效能，安裝、使用產品前，請詳細閱讀本使用維護說明書并妥善保管，以備今后參考。

鶴壁市神航礦山機械制造有限公司

一概述

負壓自動排渣放水器是煤礦瓦斯抽放系統不可缺少的自動放水裝置，適用于瓦斯抽放和利用系統的主管、干管、支管的自動排渣放水。

二自動排渣放水器的結構性能

1. 結構

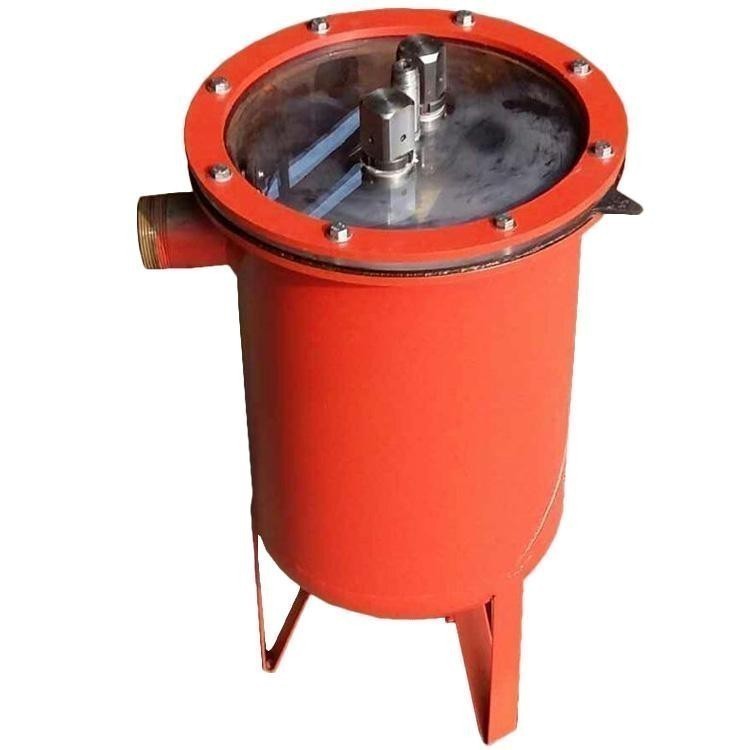

如附圖1所示，負壓自動排渣放水器主要由通大氣閥1、通氣閥2、托盤3、側導向桿4、磁鐵5、中心導向桿6、外筒7、放水閥8、導向座9、浮漂10等組成。

2.性能

適用負壓范圍：-0.01～-0.07Mpa

介質溫度：1-60℃

容積：10～100L

重量：25kg

三自動排渣放水器的安裝

1. 自動排渣放水器安裝在管路的低洼處。

2. 負壓自動排渣放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）（安裝示意圖見下面附圖2）。

3. 短節處安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

4. 連接管可以用夾布膠管或鋼管（最好用膠管，以便安裝與維修）。

6. 放水器進水口必須低于管路底部。

7. 放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

四使用注意事項

1. 運輸過程中嚴禁碰撞，要小心搬運。

2.放水器安裝后，放水閥不允許被巷道中的水淹沒，否則將不能放水。

3. 放水器周圍要清潔，以免巖（煤）粉（泥）將放水閥堵埋。

4. 放水器中心軸線要盡量與水平面垂直，以便減少浮漂上升過程中的摩擦阻力。

5.要定期檢查放水器的工作情況，發現問題及時處理。

五自動排渣放水器不正常放水的原因及處理方法

序號	故障原因	處理方法
1	中心導向桿脫落	把放水器上蓋打開，擰上中心導桿。
2	磁鐵的極性反了	把放水器上蓋打開，試一下磁鐵的極性（相吸為正確），做上標記重新安裝上蓋。
3	進水閥堵塞	清除贓物，清洗進水閥。
4	放水閥堵塞	清除放水器內贓物，清洗放水閥。
5	通大氣閥堵塞	清除贓物，用水把通大氣閥沖洗干凈。
6	磁鐵上有吸附物	清除吸附物（注意不要用砂布打磨，以免消磁）。

自動排渣放水器是煤礦瓦斯管路上安裝不可缺少的設備，近幾年來隨著煤礦業經濟效益的下滑，鶴壁神航礦山機械制造有限公司針對煤礦一通三防備設備進行了改造，使放水器；防備回水裝置；防爆器；采取器等產器進行精細化制造，自動排渣放水器在原有的基礎上做了更大的改進工作，內部結構更加完善，使產品在使用中更加經久耐用，首先更換了不銹鋼水漂，進氣孔的擴大和傳統壓閥的制作等，通過改進后的自動排渣放水器達到了在使用過程中不容易損壞，成本價格也有所下降，為使用單位大大減少采煤成本。

1、自動排渣放水器安裝在管路的低洼

2、負壓自動排渣放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）

3、短節處安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

4、連接管可以用夾布膠管或鋼管（最好用膠管，以便安裝與維修）。

6、放水器進水口必須低于管路底部。

7、放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

鶴壁市神航礦山機械制造有限公司專業生產正壓放水器，負壓自動放水器，防回火裝置，水封式防爆器，孔板流量計，瓦斯采取器，封孔器，瓦斯管路排渣器。

聯系電話：13503926161，網址：www.dove-auction.com
